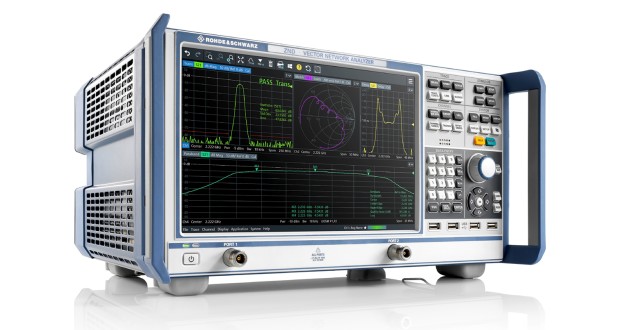

ZND (벡터 네트워크 분석기)

주파수 범위 100 kHz to 4.5, 8.5 GHz
출력 파워 +10 dBm
다이나믹 레인지 130 dB
포인트 수 5001
IF 대역폭 1 Hz to 300 kHz
데이터시트 카달로그
요약 설명
ZND는 최대 4.5 GHz의 단방향 측정을 제공하는 기본 네트워크 분석기입니다. 옵션을 통해 양방향 측정을 지원하고 주파수 범위를 8.5 GHz로 확장할 수 있습니다.


주요 사항
 - 100kHz ~ 4.5GHz의 단방향 측정용 2포트 네트워크 분석기
 - 8.5GHz로 확장 가능한 주파수 대역
 - 테스트 세트는 양방향 측정으로 확장될 수 있음
 - 터치스크린 조작
 - 최대 120dB의 다이내믹 레인지
 - 최대 48dB의 전력 스윕 범위
 - 1Hz ~ 300kHz의 대역폭
 - 100개 이상의 트레이스 및 채널
 - 모든 로데슈바르즈 네트워크 분석기와의 호환


기능 & 특징

사용자의 필요 사항에 따라 확장하는 분석기
 - 벡터 네트워크 분석
 - 단방향 테스트 세트
 - 양방향 테스트 세트
 - 간편한 업그레이드
 - 케이블 및 필터 측정용 시간 도메인 분석
 - ZNB 제품군의 분석기로 손쉽게 전환
 - 생산 환경의 테스트 순서 제어용 인터페이스

간편한 조작
 - 단순 메뉴 구조로 효율적 작동
 - 각 측정 작업에 적합한 최적의 디스플레이 구성

편리한 교정
 - 모든 애플리케이션에 적합한 교정 방법
 - 로데슈바르즈 교정 키트를 이용한 유연성 및 정확성
 - 30초 이내 자동 교정
요약 설명
ZND는 최대 4.5 GHz의 단방향 측정을 제공하는 기본 네트워크 분석기입니다. 옵션을 통해 양방향 측정을 지원하고 주파수 범위를 8.5 GHz로 확장할 수 있습니다.


주요 사항
 - 100kHz ~ 4.5GHz의 단방향 측정용 2포트 네트워크 분석기
 - 8.5GHz로 확장 가능한 주파수 대역
 - 테스트 세트는 양방향 측정으로 확장될 수 있음
 - 터치스크린 조작
 - 최대 120dB의 다이내믹 레인지
 - 최대 48dB의 전력 스윕 범위
 - 1Hz ~ 300kHz의 대역폭
 - 100개 이상의 트레이스 및 채널
 - 모든 로데슈바르즈 네트워크 분석기와의 호환


기능 & 특징

사용자의 필요 사항에 따라 확장하는 분석기
 - 벡터 네트워크 분석
 - 단방향 테스트 세트
 - 양방향 테스트 세트
 - 간편한 업그레이드
 - 케이블 및 필터 측정용 시간 도메인 분석
 - ZNB 제품군의 분석기로 손쉽게 전환
 - 생산 환경의 테스트 순서 제어용 인터페이스

간편한 조작
 - 단순 메뉴 구조로 효율적 작동
 - 각 측정 작업에 적합한 최적의 디스플레이 구성

편리한 교정
 - 모든 애플리케이션에 적합한 교정 방법
 - 로데슈바르즈 교정 키트를 이용한 유연성 및 정확성
 - 30초 이내 자동 교정
본체
옵션
  • R&S®ZND-B7주문 번호 1338.1578.02
    고출력







  • R&S®ZND-B10주문 번호 1328.5358.02
    GPIB 인터페이스

    IEC/IEEE 버스를 통해 외부 발생기를 제어하려면 R&S®ZVAB-B44가 필요합니다.





  • R&S®ZN-B14주문 번호 1316.2459.05
    Handler I/O

    (범용 인터페이스)





  • R&S®ZND-B19주문 번호 1326.7760.02
    추가 착탈식 하드 디스크







  • R&S®ZND-B19주문 번호 1338.1703.02
    추가 착탈식 SSD





    Win10 운영 체제 포함

  • R&S®ZND-K1주문 번호 1328.5306.02
    확장 주파수 대역, 단방향, 8.5GHz

    R&S®ZND-K1: R&S®ZND-K5 및 R&S®ZND-K8과 결합할 수 없습니다. 재교정 필요





  • R&S®ZND-K2주문 번호 1328.5393.02
    시간 도메인 분석(TDR)







  • R&S®ZND-K5주문 번호 1328.5312.02
    풀 테스트 세트, 본체, 양방향, 4.5GHz

    R&S®ZND-K5: R&S®ZND-K1 및 R&S®ZND-K6과 결합할 수 없습니다. 재교정 필요





  • R&S®ZND-K6주문 번호 1328.5329.02
    풀 테스트 세트, 양방향, 8.5GHz

    R&S®ZND-K6: K6&S®ZND-K1이 필요하며, R&S®ZND-K5 및 R&S®ZND-K8과 결합할 수 없습니다. 재교정 필요





  • R&S®ZND-K7주문 번호 1328.5335.02
    R&S®ZND용 확장 전력 범위

    재교정 필요





  • R&S®ZND-K8주문 번호 1328.5412.02
    확장 주파수 대역, 풀 테스트 세트, 양방향, 8.5GHz

    R&S®ZND-K8: K6&S®ZND-K5가 필요하며, R&S®ZND-K1 및 R&S®ZND-K6과 결합할 수 없습니다. 재교정 필요





  • R&S®ZND-K19주문 번호 1326.8089.02
    주파수 분해능 1mHz

    ZND의 주파수 해상도를 1 mHz로 증가





업그레이드 키트
  • R&S®ZND-U10주문 번호 1338.1690.02
    R&S®ZND용 업그레이드 키트(Win7에서 Win10으로)
